Geberit Duofix Předstěnová instalace pro závěsné WC, výška 112 cm

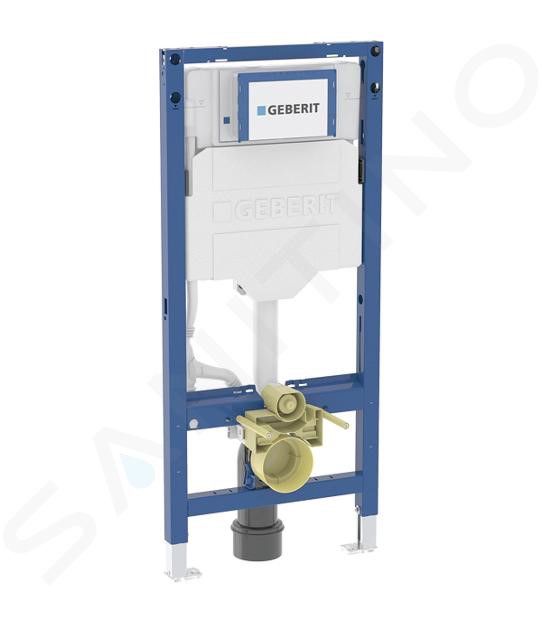

Montážní prvek Geberit Duofix pro závěsné WC, 112 cm

• Pro kovové a dřevěné sloupkové stěny
• Pro systémové stěny Geberit Duofix
• K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
• K montáži do dělicích stěn vysokých na výšku místnosti
• Pro tloušťky podlahy 0–25 cm
• Pro závěsná WC
• Pro skryté síťové připojení za WC keramikou
• Nevhodné pro sadu protipožárního uzávěru pro prvek Geberit Duofix pro závěsné WC nebo protipožární uzávěry pro splachovací a odpadní koleno

Vlastnosti

• Staticky samonosný rám, chráněný proti korozi práškovým potahem
• Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
• S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
• Alternativní montážní poloha pro nástěnné kotvy
• Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Splachovací nádržka pod omítku Geberit Sigma 12 cm, s izolací proti orosování
• Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
• S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
• Připraveno pro instalaci síťového zdroje 12V za WC keramikou

Technické parametry

• Tlak při průtoku 10–1000 kPa
• Teplota vody max. 25 °C
• Splachovací množství,nastavení ve výrobě 6 / 3 l
• Velké splachovací množství  4 / 4.5 / 6 / 7.5 l
• Malé splachovací množství 2–4 l
• Průtok při tlaku 3 bar 0.16 l/s
• Minimální přetlak 10 kPa
• Výpočtový průtok 0.09 l/s

Součásti balení

• Přívod vody R 1/2", vhodný pro MasterFix a MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• Připojovací souprava pro WC, O 90 mm
• Připojovací koleno 90° z PE-HD, O 90 mm
• Přechodka z PE-HD, O 90 / 110 mm
• Power & Connect box
• Trubková chránička délka 0,32 m, pro připojení Geberit AquaClean
• Kryt pro hrubou montáž pro Power & Connect box
• Upevňovací a ochranný materiál

Síťový zdroj pro elektrickou a komunikační krabici je nutno objednat samostatně.
